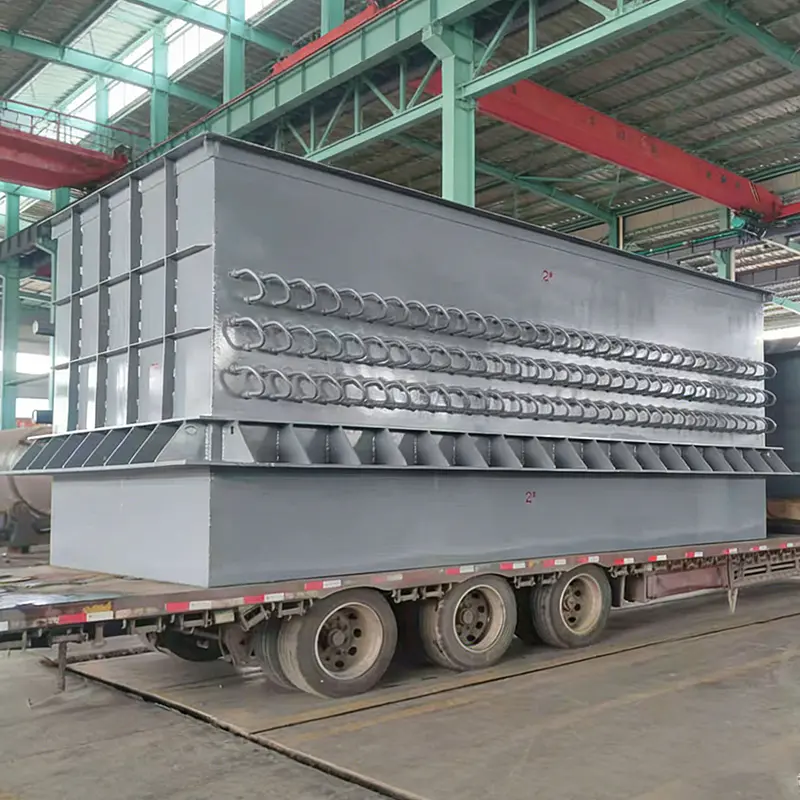

Il rigeneratore del forno a vuoto Pre-RH è un dispositivo chiave per il risparmio energetico utilizzato nel processo di raffinazione RH della fusione dell'acciaio per recuperare e utilizzare il calore residuo del serbatoio a vuoto. Recuperando in modo efficiente l'enorme quantità di calore perso durante il funzionamento intermittente del serbatoio del vuoto, fornisce un supporto tecnologico fondamentale per migliorare l'efficienza energetica e ridurre le emissioni ambientali nella produzione di acciaio.
Caldaia per recupero di calore a gas di scarico del forno a coke
Valvola a saracinesca ad azione rapida tripla interconnessa per canna fumaria del forno da coke (tempo di apertura <1 s)
Preriscaldatore dell'aria
Caldaia di calore di scarto del dispositivo di raffreddamento circolare di sinterizzazione
Caldaia a calore di recupero con forno a focolare rotante
Una pozzanghera sotto il rivestimento di una caldaia industriale raramente è solo un problema idraulico. Su una caldaia per il calore di scarico dei gas di scarico di un forno da coke da 60 t/h, l'acqua che appare lungo una giuntura dell'involucro indica solitamente una di queste tre...
Read MorePerdita della valvola di sicurezza della caldaia: la risposta breve prima dei dettagli Se la valvola di sicurezza della caldaia perde, trattala come un difetto sul limite della pressione, non come un problema di pulizia. La valvola è l'ultima barriera meccanica che si frappone tra u...
Read MorePerché una caldaia PRV perde: prima la conclusione Alle tre del mattino, una pozzanghera calda si allarga sul pavimento sotto una caldaia che il giorno prima funzionava perfettamente. La reazione naturale è presumere che la valvola sia guasta e ordinarne una sostituzione. Questa reazione...
Read MoreChe cos'è un rigeneratore con forno a vuoto? A rigeneratore del forno sotto vuoto è un dispositivo di recupero di energia termica ad alta efficienza utilizzato nei processi di fusione dell'acciaio e metallurgici sotto vuoto, in particolare nel ciclo di raffinazione RH (Ruhrstahl-Heraeus). Il rigeneratore del forno sotto vuoto pre-RH cattura e immagazzina il calore di scarto proveniente dai gas di scarico intermittenti ad alta temperatura (tipicamente superiori a 1100°C) rilasciati durante il funzionamento del serbatoio sotto vuoto. Utilizzeo rigeneratori ceramici o a nido d'ape accoppiati, il sistema alterna cicli di assorbimento e rilascio del calore, preriscaldeo l'aria di combustione fino a raggiungere la temperatura del forno (fino a 1000°C) e riducendo la temperatura dei gas di scarico al di sotto di 150°C. Come a Rigeneratore per forni a vuoto in Cina specialista, Attrezzatura chimica Co., srl di Jiangsu Shineng. fornisce sistemi avanzati di bruciatori rigenerativi. Jiangsu Shineng Chemical Equipment Co., Ltd, produttore cinese di unità di recupero dei gas di combustione e azienda di sistemi di recupero del calore di scarto, fondata nel 2005, è specializzata nella ricerca e sviluppo e nella produzione di sistemi di recupero del calore di scarico dei gas di combustione e apparecchiature chimiche, possedendo capacità interne complete che vanno dallo sviluppo di tubi di calore e brasatura a base di nichel alla fabbricazione di recipienti a pressione. I nostri prodotti sono ampiamente utilizzati nelle industrie chimiche del carbone, metallurgia, produzione di energia e ammoniaca sintetica e sono stati esportati nei mercati esteri. Come fidato fornitore di rigeneratori per forni a vuoto and produttore di rigeneratori per la fusione dell'acciaio , Jiangsu Shineng aiuta le acciaierie a ottenere un risparmio energetico del 25-35% nei processi di raffinazione dell'umidità relativa.
L’industria siderurgica globale emette circa 3,4 gigatonnellate di CO₂ all’anno; il recupero del calore di scarto dai forni a vuoto può ridurlo fino all’8%. Una tipica unità di degasaggio RH processa 200-300 tonnellate di acciaio liquido per lotto, con la perdita di calore dei fumi che rappresenta il 12-18% dell'energia totale immessa. Il Rigeneratore per forno a vuoto pre-RH Cina affronta questa sfida attraverso la tecnologia di combustione ad alta temperatura e a basso contenuto di ossigeno.
Il rigeneratore del forno sotto vuoto funziona secondo un ciclo alternato a doppia camera utilizzando rigeneratori accoppiati (sfere di ceramica, blocchi a nido d'ape o impaccamenti strutturati). Durante il ciclo di rigenerazione , i fumi ad alta temperatura (1100-1250°C) provenienti dal serbatoio a vuoto destro vengono aspirati attraverso il rigeneratore A da un ventilatore a tiraggio indotto. Quando il gas passa attraverso il mezzo del rigeneratore (superficie specifica 300-600 m²/m³), si verifica un trasferimento di calore convettivo, che aumenta la temperatura del mezzo mentre raffredda i gas di scarico fino a meno di 150°C. Questo gas raffreddato viene quindi scaricato nel camino. Dopo un breve periodo (tipicamente 30-60 secondi), una valvola di inversione avanzata cambia la direzione del flusso: l'aria di combustione entra ora attraverso il rigeneratore A, assorbendo il calore immagazzinato e raggiungendo temperature di preriscaldamento di 950-1050°C. Contemporaneamente, i fumi fluiscono attraverso il rigeneratore B, riscaldandolo per il ciclo successivo. Il rigeneratore del forno sotto vuoto pre-RH raggiunge un'efficienza di recupero di calore superiore 90% , con temperature di uscita dei fumi costantemente inferiori a 150°C (spesso 90-120°C). La durata del ciclo completo varia da 45 a 120 secondi a seconda della capacità del rigeneratore e del livello di preriscaldamento desiderato.
Per un degasatore RH da 210 tonnellate, il passaggio dalla combustione ad aria fredda al preriscaldamento rigenerativo riduce il consumo di gas naturale di 2,8 m³ per tonnellata di acciaio, equivalente a 58.800 m³ all'anno per linea di produzione da 300.000 tonnellate. Quello di Jiangsu Shineng Rigeneratore per forni a vuoto in Cina incorpora ceramiche resistenti alle alte temperature (contenuto di Al₂O₃ >95%) e materiali resistenti agli shock termici, garantendo un funzionamento stabile a temperature del forno di 1300°C.
Il table below compares key performance indicators between a conventional recuperator and a modern rigeneratore del forno sotto vuoto come fornito da Jiangsu Shineng. Dati basati sulle operazioni di raffinazione RH (parametri di settore del 2025).
| Parametro | Recuperatore convenzionale | Rigeneratore del forno sotto vuoto |
|---|---|---|
| Efficienza di recupero del calore (%) | 40 – 60% | 88 – 95% |
| Temperatura di preriscaldamento dell'aria (°C) | 300 – 500 | 950 – 1050 |
| Temperatura uscita gas di scarico (°C) | 350 – 550 | 90 – 140 |
| Risparmio di carburante rispetto all'aria fredda (%) | 15 – 22% | 28 – 40% |
Analisi della barra orizzontale: Il chart illustrates the significant performance advantage of the rigeneratore del forno sotto vuoto rispetto ai recuperatori convenzionali. I recuperatori standard raggiungono solo il 40-60% di recupero del calore grazie alla superficie di trasferimento del calore limitata e al design a passaggio singolo. Al contrario, il rigeneratore del forno sotto vuoto pre-RH raggiunge un recupero dell'88-95%, il che significa che quasi tutto il calore di scarto dei gas di combustione viene riutilizzato. Per un tipico degasatore UR da 210 tonnellate che consuma 12.000 m³ di gas naturale per lotto, passando dal 55% al 92% di recupero di calore si risparmiano 4.440 m³ per lotto. Con oltre 2.000 lotti all'anno, il risparmio di carburante raggiunge 8,88 milioni di m³, riducendo le emissioni di CO₂ di circa 17.600 tonnellate all'anno. Ecco perché lo specificano le principali acciaierie Rigeneratore per forni a vuoto in Cina sistemi da esperti rigeneratore del forno sotto vuoto supplier Jiangsu Shineng per nuove installazioni e retrofit RH.
Nell'a rigeneratore del forno sotto vuoto sistema, il consumo di carburante diminuisce all’aumentare della temperatura di preriscaldamento dell’aria comburente. Il grafico a linee seguente quantifica questa relazione per la combustione a gas naturale (aria in eccesso 10%). Dati derivati da calcoli standard di ingegneria della combustione.
Interpretazione del grafico a linee: Questa curva mostra come il risparmio di carburante aumenta con temperature di preriscaldamento dell'aria più elevate: un vantaggio chiave del rigeneratore del forno sotto vuoto . A 200°C di preriscaldamento (tipico dei recuperatori semplici), il risparmio di carburante è solo del 12%. A 500°C il risparmio arriva al 22%. Tuttavia, il rigeneratore del forno sotto vuoto pre-RH raggiunge un preriscaldamento di 950-1050°C, garantendo un risparmio di carburante del 38-41% rispetto alla combustione ad aria fredda. Per un impianto di fusione dell’acciaio che utilizza un forno RH da 100 MW, un risparmio di carburante del 41% si traduce in 41 MW di potenza termica recuperata, eliminando circa 120.000 tonnellate di CO₂ all’anno. La relazione quasi lineare indica che ogni aumento di 100°C del preriscaldamento aggiunge il 4-5% di efficienza del carburante. Questo rende il Rigeneratore per forno a vuoto pre-RH Cina una tecnologia essenziale per la decarbonizzazione della produzione secondaria di acciaio.
Come a produttore di rigeneratori per la fusione dell'acciaio , Jiangsu Shineng ha installato sistemi in diversi settori ad alta temperatura. Il grafico a colonne mostra la riduzione media annua di CO₂ per rigeneratore del forno sotto vuoto installazione per settore (sulla base dei dati di progetto 2020-2025).
Approfondimenti sul grafico a colonne: Il rigeneratore del forno sotto vuoto fornisce la maggiore riduzione di CO₂ nell’industria siderurgica (degasaggio RH), tagliando circa 16.800 tonnellate di CO₂ all’anno per installazione – equivalente alla rimozione di 3.600 autovetture dalle strade. Gli impianti di trattamento termico aerospaziale (brasatura sotto vuoto e trattamento in soluzione) raggiungono una riduzione di 9.500 tonnellate grazie alle operazioni cicliche ad alta temperatura. Anche la lavorazione dei materiali semiconduttori (ricottura di lingotti di silicio) e gli utensili di fascia alta (tempra sotto vuoto) mostrano riduzioni significative di 6.200-7.800 tonnellate. Come a Rigeneratore per forni a vuoto in Cina supplier , Jiangsu Shineng ha fornito sistemi che riducono complessivamente la CO₂ di oltre 380.000 tonnellate dal 2018. Queste cifre sono in linea con lo scenario Net Zero dell'IEA, che raccomanda bruciatori rigenerativi per tutti i nuovi forni sotto vuoto ad alta temperatura entro il 2030.
Il rigeneratore del forno sotto vuoto pre-RH supera i sistemi convenzionali in cinque parametri critici. Il diagramma radar mette a confronto un sistema rigenerativo (Jiangsu Shineng) con un bruciatore standard non rigenerativo per il degasaggio dell'umidità relativa.
Valutazione della carta radar: Il blue polygon (regenerative rigeneratore del forno sotto vuoto ) ottiene punteggi significativamente più alti in tutti gli attributi. L'efficienza del carburante raggiunge 9,5/10 grazie al recupero di calore >90%. L'uniformità della temperatura all'interno del forno a vuoto migliora fino a 9/10 (raggiungendo ±3°C secondo lo standard AMS2750) perché l'aria preriscaldata consente caratteristiche di fiamma stabili. Punteggio di riduzione di NOx 8,5/10: il principio di combustione ad alta temperatura e basso contenuto di ossigeno sopprime la formazione termica di NOx del 45-55% rispetto ai bruciatori convenzionali. La prestazione di recupero del calore è 10/10. Al contrario, un bruciatore non rigenerativo (tratteggiato in rosso) ottiene un punteggio di 3/10 in termini di efficienza del combustibile e 2/10 di recupero di calore. Per un produttore di rigeneratori per la fusione dell'acciaio , questi vantaggi si traducono direttamente in costi operativi inferiori e in una migliore conformità ambientale. Quello di Jiangsu Shineng Rigeneratore per forno a vuoto pre-RH Cina è stato dimostrato in oltre 40 installazioni metallurgiche con uniformità documentata della temperatura del forno di ±2,8°C a 1250°C.
Jiangsu Shineng, come leader fornitore di rigeneratori per forni a vuoto and produttore di rigeneratori per la fusione dell'acciaio , fornisce sistemi completi di bruciatori rigenerativi, compresi vasi di rigenerazione, valvole di inversione, controllo PLC e gestione della combustione. I nostri sistemi sono completamente compatibili con le operazioni di degasaggio dell'umidità relativa esistenti e possono essere adattati con tempi di inattività minimi (installazione tipica 10-14 giorni).
For rigeneratore del forno sotto vuoto pre-RH sistemi, la valvola di inversione cambia la direzione del flusso ogni Da 30 a 90 secondi , a seconda delle dimensioni del rigeneratore e della temperatura di preriscaldamento dell'aria desiderata. Cicli più brevi (30-45 s) forniscono una temperatura di preriscaldamento più stabile (±15°C), mentre cicli più lunghi (60-90 s) riducono l'usura della valvola. Il sistema controllato da PLC di Jiangsu Shineng ottimizza automaticamente il tempo di ciclo in base al carico del forno.
Il ceramic honeycomb or ball regenerator media has a typical service life of 3-5 anni in applicazioni con gas di combustione puliti (ad esempio, combustione a gas naturale). Per le fusioni dell'acciaio dove possono essere presenti polveri, si consiglia una pulizia periodica (ogni 12-18 mesi) mediante controsoffiaggio con aria compressa. I supporti sostitutivi sono disponibili presso Jiangsu Shineng come file Rigeneratore per forni a vuoto in Cina supplier .
SÌ. Retrofitting a rigeneratore del forno sotto vuoto a un serbatoio sottovuoto RH esistente comporta l'installazione di nuovi moduli rigeneratori, valvole di inversione e sistema di controllo. Jiangsu Shineng ha completato 12 retrofit in Asia ed Europa. Il periodo di rimborso è in genere 18-24 mesi basato sul risparmio di gas naturale. L'aggiornamento non influisce sull'integrità del vuoto o sulle prestazioni di raffinazione se adeguatamente progettato.
