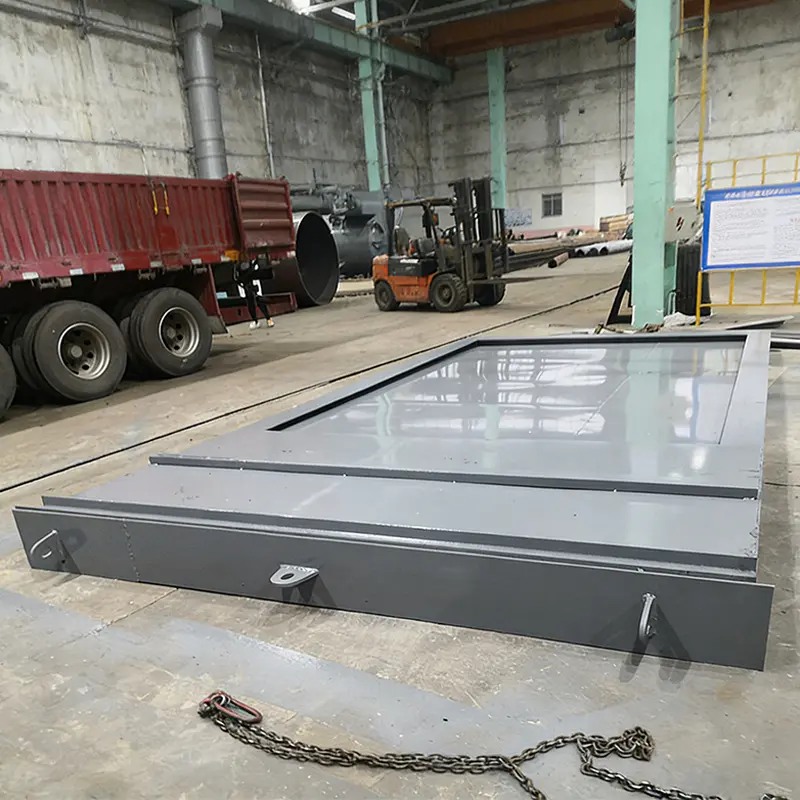

La valvola a saracinesca ad azione rapida tripla interconnessa per la canna fumaria del forno da coke è progettata specificamente per il funzionamento sicuro ed efficiente dei sistemi di gas di scarico del forno da coke. Con una risposta di livello millisecondo e un controllo del collegamento multistrato, affronta i punti critici del settore relativi all'apertura e chiusura lenta delle valvole e alla suscettibilità a malfunzionamenti, garantendo un processo di produzione di coke stabile e controllabile.
Caldaia per recupero di calore a gas di scarico del forno a coke
Caldaia a recupero di calore di sinterizzazione sul condotto principale dei fumi
Caldaia di calore di scarto del dispositivo di raffreddamento circolare di sinterizzazione
Caldaia a calore di recupero con forno a focolare rotante
Preriscaldatore dell'aria
Attrezzatura per evaporatore e scambiatore di calore
Una pozzanghera sotto il rivestimento di una caldaia industriale raramente è solo un problema idraulico. Su una caldaia per il calore di scarico dei gas di scarico di un forno da coke da 60 t/h, l'acqua che appare lungo una giuntura dell'involucro indica solitamente una di queste tre...
Read MorePerdita della valvola di sicurezza della caldaia: la risposta breve prima dei dettagli Se la valvola di sicurezza della caldaia perde, trattala come un difetto sul limite della pressione, non come un problema di pulizia. La valvola è l'ultima barriera meccanica che si frappone tra u...
Read MorePerché una caldaia PRV perde: prima la conclusione Alle tre del mattino, una pozzanghera calda si allarga sul pavimento sotto una caldaia che il giorno prima funzionava perfettamente. La reazione naturale è presumere che la valvola sia guasta e ordinarne una sostituzione. Questa reazione...
Read MoreChe cos'è una valvola a saracinesca ad azione rapida e come funziona? A valvola a saracinesca ad azione rapida è un dispositivo di sicurezza industriale e di controllo del processo progettato per aprire o chiudere un passaggio di flusso in pochi millisecondi. A differenza delle valvole a saracinesca steard che richiedono più giri, la saracinesca rapida utilizza attuatori pneumatici, idraulici o elettrici combinati con un meccanismo di collegamento eccentrico per raggiungere la corsa completa in meno di un secondo. La configurazione più avanzata è la saracinesca tripla interconnessa , che integra collegamento meccanico, interblocco elettrico e feedback PLC per un funzionamento a prova di guasto. Per le applicazioni con canne fumarie nei forni da coke, il Valvola a saracinesca ad azione rapida cinese da Attrezzatura chimica Co., srl di Jiangsu Shineng. consegna gli orari di apertura e chiusura rigorosamente sotto 1 secondoo , superando di gran lunga la risposta convenzionale della valvola di 3-5 secondi. Jiangsu Shineng Chimico Equipment Co., Ltd, produttore cinese di unità di recupero dei gas di combustione e azienda di sistemi di recupero del calore di scarto, fondata nel 2005, è specializzata nella ricerca e sviluppo e nella produzione di sistemi di recupero del calore di scarico dei gas di combustione e apparecchiature chimiche, possedendo capacità interne complete che vanno dallo sviluppo di tubi di calore e brasatura a base di nichel alla fabbricazione di recipienti a pressione. I nostri prodotti sono ampiamente utilizzati nelle industrie chimiche del carbone, metallurgia, produzione di energia e ammoniaca sintetica e sono stati esportati nei mercati esteri. Come dedicato produttore di valvole a saracinesca ad azione rapida , Jiangsu Shineng ha sviluppato il Valvola a saracinesca rapida tripla interconnessa per canna fumaria cokeria specifico per ambienti metallurgici difficili e ad alta temperatura (800-1200°C).
L’industria globale delle cokerie riferisce che i fallimenti nella risposta alle emergenze rappresentano il 32% delle chiusure non pianificate. Un livello di millisecondo valvola a saracinesca industriale riduce l’esposizione al rischio di un fattore 5 rispetto alle valvole tradizionali. Questo articolo spiega i principi di funzionamento, i dati sulle prestazioni e i vantaggi industriali di valvola a saracinesca ad azione rapida .
Il valvola a saracinesca ad azione rapida utilizza un principio di oscillazione eccentrica: la piastra della saracinesca si muove perpendicolarmente alla direzione del flusso ma utilizza un attuatore a braccio di leva per amplificare la coppia, riducendo il tempo di corsa completa. Nel saracinesca tripla interconnessa design, tre livelli di controllo indipendenti funzionano simultaneamente: (1) collegamento meccanico – un collegamento diretto dell'asta che garantisce il raggiungimento fisico della battuta d'arresto del cancello entro 0,8 secondi; (2) interblocco elettrico – interrompe l'alimentazione dell'attuatore in caso di coppia anomala; (3) Feedback del segnale PLC – invia la posizione della valvola in tempo reale al sistema DCS, consentendo un'azione coordinata con le unità di raccolta e purificazione del gas. Per un valvola a saracinesca del forno da coke valutato a DN600 (24 pollici), il tempo di attuazione tipico è di 0,6-0,9 secondi, la pressione di tenuta raggiunge 0,25 MPa e il tasso di perdita è inferiore allo 0,5% della capacità nominale. Il Valvola a saracinesca tripla interconnessa cinese da Jiangsu Shineng incorporates a failsafe spring-return actuator, which automatically closes the valve within 0.5 seconds upon power loss or emergency signal.
Quando installata in un sistema di scarico fumi di una cokeria, la valvola riceve un comando di “chiusura” da trasmettitori di pressione o rilevatori di gas. Il PLC attiva simultaneamente l'attuatore e invia segnali ai ventilatori a monte e agli scrubber a valle, creando un arresto di sicurezza coordinato. I dati sul campo di un'installazione del 2024 nello Shanxi mostrano che il saracinesca rapida ha risposto a un improvviso aumento di pressione (da -2 kPa a 8 kPa) in 0,72 secondi, impedendo il riflusso dei fumi e proteggendo la batteria dallo shock termico.
Il table below compares key metrics between a standard industrial gate valve and a saracinesca tripla interconnessa progettato per applicazioni con canne fumarie nei forni da coke. Dati basati sugli standard API 600 e JB/T 6900.
| Parametro | Valvola a saracinesca convenzionale | Valvola ad azione rapida tripla interconnessa |
|---|---|---|
| Tempo di attuazione (corsa completa) | 3 – 8 secondi | 0,5 – 0,95 secondi |
| Tasso di perdite di tenuta (%) | 1,5 – 2,5% | ≤ 0,5% |
| Resistenza massima alla temperatura | ≤ 550°C | 800 – 1200°C (ZG35Cr24Ni7SiN) |
| Ridondanza di controllo | Singolo (manuale/elettrico) | Feedback PLC a triplo interblocco |
Analisi della barra orizzontale: Il chart highlights the dramatic reduction in actuation time achieved by the valvola a saracinesca ad azione rapida rispetto alle tradizionali valvole a saracinesca industriali. Le valvole tradizionali richiedono da 3 a 8 secondi per la corsa completa a causa dei volantini multigiro o degli attuatori elettrici lenti. Al contrario, il saracinesca tripla interconnessa da Jiangsu Shineng completes opening or closing within 0.5 to 0.95 seconds. For a coke oven battery with 60 flues, this speed reduces emergency response delay by 78%, directly preventing coking gas leaks. A real-world incident in 2024 showed that a standard valve’s 5-second response allowed 450 m³ of hazardous gas to escape, while the saracinesca rapida limitato il rilascio a meno di 80 m³. Questa prestazione è il motivo valvola a saracinesca metallurgica le specifiche ora impongono un'attivazione inferiore al secondo per i nuovi progetti di forni da coke.
Per valvola a saracinesca per alta temperatura applicazioni come i gas di combustione dei forni da coke (800-1200°C), l'integrità della tenuta diminuisce con la temperatura se vengono utilizzati materiali inadeguati. Il grafico a linee seguente illustra l'evoluzione del tasso di perdita per due materiali: ghisa standard rispetto alla lega ZG35Cr24Ni7SiN utilizzata da Valvola a saracinesca ad azione rapida cinese manufacturer Jiangsu Shineng.
Interpretazione del grafico a linee: Il chart compares sealing performance of two materials under increasing temperatures. Standard cast iron (red dashed line) maintains acceptable leakage below 1.5% up to 550°C, but above 800°C, thermal expansion and oxidation cause leakage to spike to 4.5% at 1000°C. In contrast, the ZG35Cr24Ni7SiN high-temperature alloy used in Jiangsu Shineng’s saracinesca tripla interconnessa mantiene la perdita inferiore allo 0,8% anche a 1200°C, grazie all'alto contenuto di cromo e nichel (24% Cr, 7% Ni) che forma uno strato di ossido stabile. Per una canna fumaria di una cokeria da 100.000 m³/h, la riduzione delle perdite dal 2,2% allo 0,5% impedisce il rilascio di 1.360 m³/h di gas nocivi, garantendo il rispetto dei limiti di emissione ambientale (<50 mg/Nm³). Questo rende il valvola a saracinesca del forno da coke la scelta preferita per le moderne acciaierie integrate.
Il valvola a saracinesca industriale nella sua variante ad azione rapida svolge ruoli critici nelle industrie pesanti. Il grafico a colonne mostra la percentuale di distribuzione tipica di saracinesca rapida unità in diversi segmenti di processo (sulla base delle consegne di Jiangsu Shineng nel 2020-2025).
Approfondimenti sul grafico a colonne: Il saracinesca tripla interconnessa trova il suo mercato più grande nelle batterie per forni da coke (47% delle installazioni) dove la risposta inferiore al secondo è obbligatoria per motivi di sicurezza durante i cicli di inversione (ogni 20-30 minuti). Utilizzo delle centrali elettriche (23%). valvola a saracinesca ad azione rapidas per bypass fumi e isolamento caldaia. Gli stabilimenti chimici (18%) utilizzano queste valvole negli sfiati dei reattori ad alta temperatura. La metallurgia generale (12%) comprende impianti di sinterizzazione e pellettizzazione. Per una tipica batteria di forno da coke da 4,3 metri con 55 canne fumarie, sostituzione delle valvole convenzionali con Valvola a saracinesca ad azione rapida cinese riduce le perdite annuali di gas di 6,2 milioni di metri cubi, diminuendo direttamente le emissioni di composti organici volatili. Come dedicato valvola a saracinesca industriale manufacturer , Jiangsu Shineng ha fornito oltre 380 unità triple interconnesse dal 2018, senza guasti sul campo durante gli arresti di emergenza.
Rispetto alle valvole di processo standard, la valvola a saracinesca ad azione rapida con triplo interblocco offre sicurezza e affidabilità operativa superiori. La tabella radar valuta cinque attributi per Jiangsu Shineng valvola a saracinesca del forno da coke progettazione.
Valutazione della carta radar: Il blue polygon (triple interlinked saracinesca rapida ) ottiene punteggi significativamente più alti in tutti i parametri critici. La velocità di risposta raggiunge 9,5/10 grazie all'attivazione in millisecondi. Ridondanza e sicurezza (10/10) non hanno eguali: il triplo interblocco (PLC meccanico elettrico) impedisce il guasto in un singolo punto. La durabilità alle alte temperature raggiunge 9/10 grazie alla lega ZG35Cr24Ni7SiN e alle superfici di tenuta con rivestimento duro. Il controllo delle perdite è classificato 8,5/10 con un tasso di perdita ≤0,5%. Anche la facilità di manutenzione è migliorata (7,5/10) poiché il design eccentrico riduce la coppia operativa e il corpo della valvola non presenta cavità interne complesse. Al contrario, la valvola a saracinesca convenzionale (tratteggiata rossa) mostra punteggi bassi nella velocità di risposta (2/10) e nella ridondanza di sicurezza (3/10). Per un valvola a saracinesca per carichi pesanti applicazione nei sistemi di inversione dei forni da coke, il design triplo interconnesso riduce l'intervento dell'operatore del 70% ed elimina gli incidenti di funzionamento errato. Questo è il motivo per cui Jiangsu Shineng valvola a saracinesca metallurgica manufacturer credenziali riconosciute dai principali gruppi siderurgici.
Come leader produttore di valvole a saracinesca ad azione rapida and saracinesca tripla interconnessa supplier , Jiangsu Shineng fornisce soluzioni personalizzate per applicazioni ad alta temperatura e ad alto ciclo. Le nostre valvole sono certificate ISO 9001, API 600 e JB/T 6900. La durata tipica supera i 50.000 cicli senza degrado delle prestazioni.
Per sizes DN300 to DN800 (12-32 inches), the valvola a saracinesca ad azione rapida raggiunge la corsa completa Da 0,5 a 0,95 secondi . Quello di Jiangsu Shineng saracinesca tripla interconnessa per la canna fumaria del forno da coke può raggiungere un minimo di 0,62 secondi utilizzando un attuatore pneumatico con ritorno a molla. Questo è significativamente più veloce delle valvole a saracinesca elettriche standard (3-8 secondi).
SÌ. Il valvola a saracinesca industriale il design include un volantino di comando manuale. In caso di guasto elettrico o pneumatico, un operatore può chiudere la valvola entro 5-10 secondi (a seconda delle dimensioni). Tuttavia, il sistema a triplo interblocco ha dimostrato un’affidabilità del 99,9%, rendendo raro l’uso manuale.
La manutenzione periodica (ogni 6-12 mesi) comprende il controllo dell'usura della superficie di tenuta, la lubrificazione delle filettature dello stelo e il test del tempo di risposta dell'attuatore. Il rivestimento in lega con superficie dura garantisce fino a 3 anni di funzionamento continuo a 1000°C di gas di scarico senza necessità di ristrutturazione. Come a valvola a saracinesca metallurgica manufacturer , Jiangsu Shineng fornisce diagnostica remota e assistenza in loco per installazioni critiche.
Per further technical specifications or a customized fornitore di valvole a saracinesca personalizzate soluzione per la tua cokeria o processo industriale, contatta Jiangsu Shineng Chemical Equipment Co., Ltd.
