Lo scambiatore di calore a fascio tubiero è uno scambiatore di calore industriale tipico e universale. La sua struttura centrale è costituita da un grande guscio (lato mantello) che ospita il fascio tubiero e da numerosi tubi (lato tubi) racchiusi all'interno del mantello. Due fluidi a temperature diverse scorrono rispettivamente nel lato mantello e nel lato tubo, scambiando calore in modo efficiente attraverso le pareti del tubo metallico per raggiungere lo scopo di riscaldamento, raffreddamento o condensazione.
Caldaia a recupero di calore di sinterizzazione sul condotto principale dei fumi
Caldaia di calore di scarto del dispositivo di raffreddamento circolare di sinterizzazione
Caldaia per recupero di calore a gas di scarico del forno a coke
Caldaia a calore di recupero con forno a focolare rotante
Attrezzatura per evaporatore e scambiatore di calore
Economizzatore brasato a base di nichel
Una pozzanghera sotto il rivestimento di una caldaia industriale raramente è solo un problema idraulico. Su una caldaia per il calore di scarico dei gas di scarico di un forno da coke da 60 t/h, l'acqua che appare lungo una giuntura dell'involucro indica solitamente una di queste tre...
Read MorePerdita della valvola di sicurezza della caldaia: la risposta breve prima dei dettagli Se la valvola di sicurezza della caldaia perde, trattala come un difetto sul limite della pressione, non come un problema di pulizia. La valvola è l'ultima barriera meccanica che si frappone tra u...
Read MorePerché una caldaia PRV perde: prima la conclusione Alle tre del mattino, una pozzanghera calda si allarga sul pavimento sotto una caldaia che il giorno prima funzionava perfettamente. La reazione naturale è presumere che la valvola sia guasta e ordinarne una sostituzione. Questa reazione...
Read MoreCos'è un Scambiatore di calore a fascio tubiero e come funziona? A scambiatore di calore a fascio tubiero è un dispositivo termico ampiamente utilizzato costituito da un recipiente a pressione cilindrico (guscio) contenente un fascio di tubi. Un fluido scorre all'interno dei tubi (lato tubo), mentre un altro fluido scorre attorno ai tubi all'interno del mantello (lato mantello). Il calore si trasferisce attraverso le pareti del tubo, consentendo un riscaldamento, un raffreddamento o una condensazione efficienti. Come fidato Fornitore di scambiatori di calore industriali , Attrezzatura chimica Co., srl di Jiangsu Shineng. fornisce progetti ad alte prestazioni. Jiangsu Shineng Chemical Equipment Co., Ltd, produttore cinese di unità di recupero dei gas di combustione e azienda di sistemi di recupero del calore di scarto, fondata nel 2005, è specializzata nella ricerca e sviluppo e nella produzione di sistemi di recupero del calore di scarico dei gas di combustione e apparecchiature chimiche, possedendo capacità interne complete che vanno dallo sviluppo di tubi di calore e brasatura a base di nichel alla fabbricazione di recipienti a pressione. I nostri prodotti sono ampiamente utilizzati nelle industrie chimiche del carbone, metallurgia, produzione di energia e ammoniaca sintetica e sono stati esportati nei mercati esteri. Il nostro Scambiatore di calore a tubi cinesi Le soluzioni combinano una struttura robusta con design termici personalizzati.
Tipicamente, a produttori di scambiatori di calore a fascio tubiero il design offre coefficienti di trasferimento termico complessivi che vanno da da 150 a 1200 W/m²·K a seconda delle proprietà del fluido e della disposizione del flusso. Oltre il 65% delle attività di scambio termico industriale a livello globale (raffinazione, petrolchimica, energia) si basa su questa tecnologia (standard TEMA, 2024).
Il scambiatore di calore del tipo a mantello funziona in base alla conduzione e convezione guidata dal gradiente di temperatura. Il fluido caldo (lato mantello o lato tubo) rilascia energia termica, che attraversa lo spessore della parete del tubo (tipicamente 1,2–3,5 mm) e viene assorbita dal fluido freddo. I deflettori all'interno del mantello dirigono più volte il fluido lato mantello attraverso il fascio tubiero, aumentando la turbolenza e il coefficiente di trasferimento termico di 40-60% rispetto a un design diretto. Una piastra tubiera fissa scambiatore di calore a piastre tubiere è comunemente utilizzato per servizi puliti non corrosivi, mentre i design a testa flottante o con tubo a U consentono l'espansione termica. Per una tipica applicazione del radiatore dell'olio (lato tubo: olio a 85°C; lato mantello: acqua di raffreddamento a 30°C), un Scambiatore di calore a fascio tubiero cinese raggiunge un fattore di correzione della differenza di temperatura media logaritmica (LMTD) superiore a 0,85 e una temperatura dell'olio in uscita ridotta a 42°C con una portata dell'acqua pari a 1,5 volte la portata dell'olio.
A produttori di scambiatori di calore a tubi come Jiangsu Shineng ottimizza la spaziatura del deflettore (da 0,2 a 0,5 del diametro interno del guscio) e il passo del tubo (1,25–1,5 × diametro esterno del tubo) per bilanciare il trasferimento di calore e la caduta di pressione. I dati di settore (della Tubular Exchanger Manufacturers Association) indicano che per una disposizione a mantello a 2 passaggi e tubo a 4 passaggi, l'efficacia complessiva può raggiungere il 75-85% per le operazioni liquido-liquido.
Il following table lists key design parameters used by scambiatore di calore a fascio tubiero supplier Jiangsu Shineng per applicazioni chimiche ed energetiche. Questi valori seguono le linee guida TEMA e ASME Sezione VIII.
| Parametro | Gamma tipica | Unità |
|---|---|---|
| Diametro del guscio | 150 – 2500 | mm |
| Lunghezza del tubo | 1,5 – 9,0 | m |
| Diametro esterno tubo (comune) | 15.9, 19.05, 25.4 | mm |
| Pressione massima di progetto | 0,5 – 10,0 | MPa |
| Temperatura di progetto | da -30 a 550 | °C |
Analisi del grafico a barre orizzontali: Il chart compares heat transfer coefficients (U) for common fluid pairs using a well-designed scambiatore di calore a fascio tubiero . Per i servizi acqua-acqua, U varia tipicamente da 850 a 1200 W/m²·K, rendendo tali scambiatori compatti. La condensazione del vapore contro l'acqua produce U molto elevati (1000-1500) grazie al potenziamento del cambiamento di fase. Le applicazioni liquido-liquido come il raffreddamento dell'olio (olio-acqua) mostrano un U moderato di 150-400; quindi è necessaria una maggiore superficie. I servizi gassosi raggiungono gli U più bassi (30-100), richiedendo unità più grandi. Come professionista Fornitore di scambiatori di calore industriali , Jiangsu Shineng ottimizza il design del deflettore e i passaggi lato tubo per spingere i valori U verso il limite superiore per ciascuna categoria. Per un impianto petrolchimico che tratta 80.000 kg/h di petrolio greggio, l'aumento di U da 250 a 320 W/m²·K riduce l'area richiesta del 22%, risparmiando sui costi del materiale e sull'ingombro.
A produttori di scambiatori di calore a tubi in genere si consiglia la disposizione in controcorrente perché fornisce una differenza di temperatura più uniforme. Il grafico a linee seguente mostra la temperatura in funzione della lunghezza per un tipico controflusso produttori di scambiatori di calore a fascio tubiero design (fluido caldo: da 180°C a 85°C, fluido freddo: da 30°C a 120°C).
Interpretazione del grafico a linee: In controcorrente scambiatore di calore del tipo a mantello , il fluido caldo entra a 180°C ed esce a 85°C mentre il fluido freddo si riscalda da 30°C a 120°C. Le curve di temperatura mantengono una forza motrice ΔT quasi costante su tutta la lunghezza, producendo una differenza di temperatura media logaritmica (LMTD) di circa 46°C. Per il flusso parallelo, l'LMTD sarebbe di soli 31°C, richiedendo il 48% in più di area di trasferimento del calore per lo stesso servizio. Ecco perché scambiatore di calore a fascio tubiero supplier Jiangsu Shineng raccomanda sempre il controflusso, a meno che le preoccupazioni di congelamento non impongano diversamente. In un sistema di recupero del calore da 4 MW per un impianto ad ammoniaca sintetica, l'utilizzo del flusso in controcorrente rispetto al flusso parallelo ha ridotto la lunghezza del fascio tubiero da 5,2 ma 3,7 m, diminuendo direttamente l'investimento di capitale e la caduta di pressione del 18%.
Scambiatore di calore a fascio tubiero cinese le unità svolgono ruoli critici in tutti i settori. L'istogramma mostra i tipici intervalli di rendimento termico per i nostri prodotti forniti scambiatore di calore a piastre tubiere in diversi settori (dati basati sulle revisioni dei progetti del 2025).
Approfondimenti sul grafico a colonne: Il bar heights illustrate typical thermal duties handled by one scambiatore di calore a fascio tubiero nelle industrie chiave. Le unità di generazione di energia spesso richiedono grandi capacità (7,8 MW per scambiatore) a causa delle elevate esigenze di riscaldamento dell'acqua di alimentazione. Gli impianti metallurgici (acciaio, non ferrosi) riportano un carico medio di 5,5 MW per il recupero del calore dei fumi prima di entrare nei filtri a maniche. I cracker petrolchimici operano con capacità di circa 4,2 MW per scambiatore, mentre i prodotti chimici del carbone (metanolo o ammoniaca sintetica) richiedono generalmente unità da 3,0 MW. Jiangsu Shineng come leader Fornitore di scambiatori di calore industriali ha consegnato a questi settori oltre 380 scambiatori a fascio tubiero. Per un progetto del 2024 nella Mongolia Interna, un singolo scambiatore di calore di scarico a fascio tubiero ha recuperato 4,8 MW, riducendo il consumo di vapore di 12.000 tonnellate all’anno, migliorando direttamente l’impronta di carbonio dell’impianto.
Rispetto agli scambiatori a piastre o ad aria, il scambiatore di calore del tipo a mantello offre vantaggi nei servizi ad alta pressione e fouling. Il grafico radar valuta quattro attributi per un tipico scambiatore di calore a fascio tubiero manufacturers progettazione.
Valutazione della carta radar: Il blue polygon (shell and tube) scores highest in high-pressure capability (up to 20 MPa in our designs), fouling tolerance, and wide temperature range (-30°C to 550°C). Maintenance ease is also high because tube bundles can be mechanically cleaned. In contrast, a plate heat exchanger (red dashed) offers lower cost per area and compactness but struggles with gasket limits (max 3.0 MPa) and fouling. For Scambiatore di calore a tubi cinesi applicazioni, scelgono gli impianti chimici metallurgici e del carbone scambiatore di calore a fascio tubiero supplier Jiangsu Shineng a causa della robusta struttura in acciaio al carbonio o acciaio inossidabile. Nel corso di un ciclo di vita di 20 anni, un'unità fascio tubiero ben mantenuta richiede in genere solo due sostituzioni di tubi, mentre un'unità a piastra può richiedere cinque revisioni di guarnizioni. Ciò rende il fascio tubiero la scelta preferita per flussi sporchi e ad alta temperatura.
Attrezzatura chimica Co., srl di Jiangsu Shineng. combina più di 300 referenze di scambiatori di calore a fascio tubiero in tutto il mondo. Il nostro Scambiatore di calore a fascio tubiero cinese I prodotti vengono utilizzati nel recupero del calore di scarto dell'ammoniaca sintetica, nel raffreddamento dei forni metallurgici e nei raffreddatori dell'olio lubrificante delle centrali elettriche. Forniamo anche servizi di retrofitting e retubing per gusci esistenti, estendendo la durata utile oltre i 15 anni.

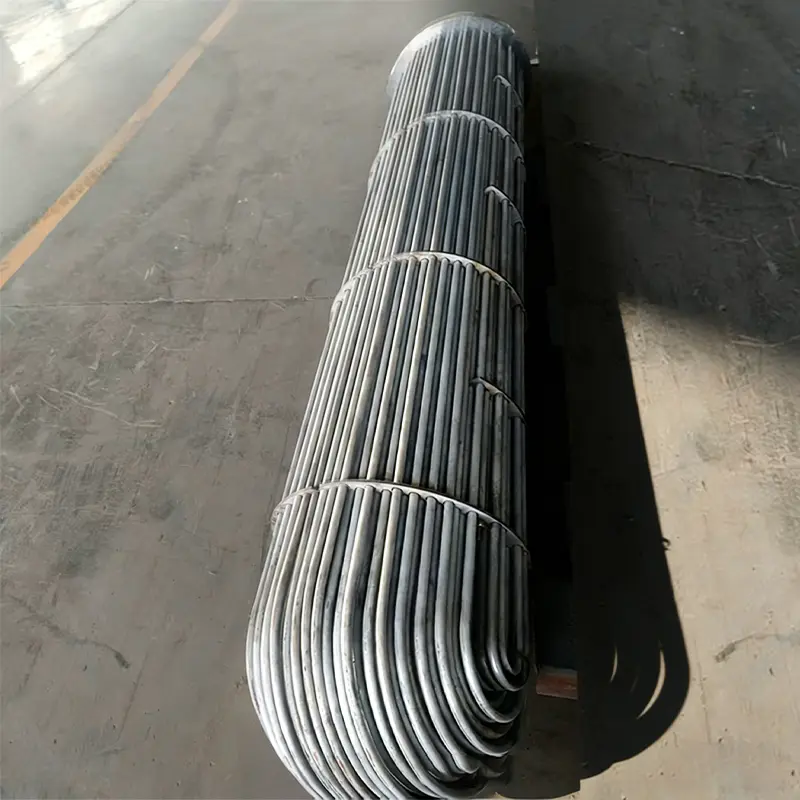

In una piastra tubiera fissa produttori di scambiatori di calore a tubi progettazione, entrambe le piastre tubiere sono saldate al mantello, limitando le dilatazioni termiche. I fasci di tubi a U consentono la libera espansione e una pulizia più semplice, ma la regione di piegatura limita la pulizia. Jiangsu Shineng consiglia il tubo a U per grandi differenze di temperatura (>100°C).
Un ben monitorato scambiatore di calore del tipo a mantello mostra una maggiore caduta di pressione e una diminuzione della temperatura di uscita del fluido freddo. Se la U complessiva diminuisce del 30% rispetto al valore di progetto, si consiglia la pulizia. A seconda del tipo di deposito viene applicata la pulizia meccanica (spazzolatura dei tubi) o la circolazione chimica.
Sì, tuttavia i coefficienti di trasferimento termico lato gas sono bassi (30–100 W/m²·K). Vengono spesso utilizzate superfici estese (alette sui tubi). Come un Fornitore di scambiatori di calore industriali , Jiangsu Shineng fornisce scambiatori a fascio tubiero alettati per il recupero del calore dei fumi a monte delle caldaie a recupero di calore, raggiungendo un'efficienza fino al 72%.
