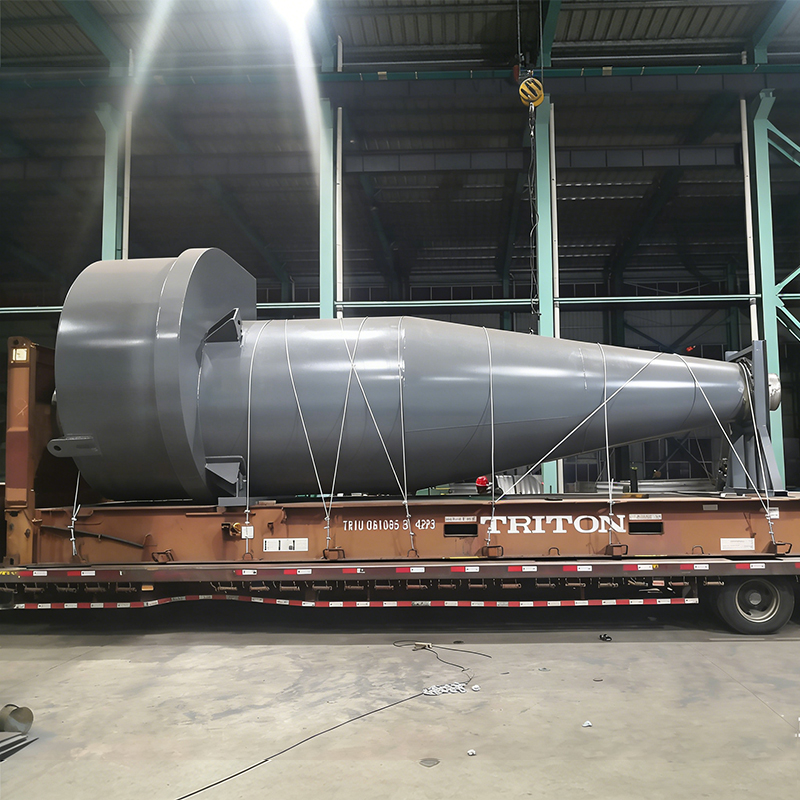

Il collettore di polveri a ciclone è un dispositivo meccanico di raccolta delle polveri che utilizza la forza centrifuga per la separazione gas-solido. Quando un flusso d'aria carico di polvere entra tangenzialmente nel dispositivo ad una velocità di 15-25 m/s, ruota, facendo sì che le particelle di polvere con una densità maggiore del gas vengano scagliate contro la parete sotto la forza centrifuga e cadano nella tramoggia inferiore, separando così la polvere dal flusso d'aria. Rispetto ai depolveratori a maniche e ai depolveratori a cartuccia, che si affidano a mezzi filtranti per l'intercettazione, il depolveratore a ciclone è progettato principalmente per il pretrattamento della polvere con particelle di dimensioni maggiori (tipicamente catturando particelle di polvere superiori a 5μm) o concentrazioni più elevate. La sua struttura più semplice elimina la necessità di frequenti sostituzioni dei media filtranti, con conseguenti vantaggi significativi in termini di investimento iniziale e costi operativi/di manutenzione. Questa apparecchiatura funziona in modo stabile quando si maneggiano polveri ad alta temperatura e carichi elevati, con un'efficienza di rimozione della polvere generalmente compresa tra l'80% e il 98% e una perdita di resistenza compresa tra circa 580 e 1960 Pascal. È comunemente utilizzato nei processi di pre-rimozione delle polveri ad alta concentrazione e di recupero dei materiali in settori quali materiali da costruzione, prodotti chimici e metallurgia. I depolveratori a ciclone non hanno parti mobili e possono essere realizzati con materiali come acciaio al carbonio o acciaio inossidabile, il che li rende durevoli e adatti a un'ampia gamma di condizioni operative. Tuttavia, a causa della loro limitata efficienza nel catturare le polveri sottili, vengono spesso utilizzati in serie con altri depolveratori ad alta efficienza per migliorare l'effetto di purificazione complessivo.

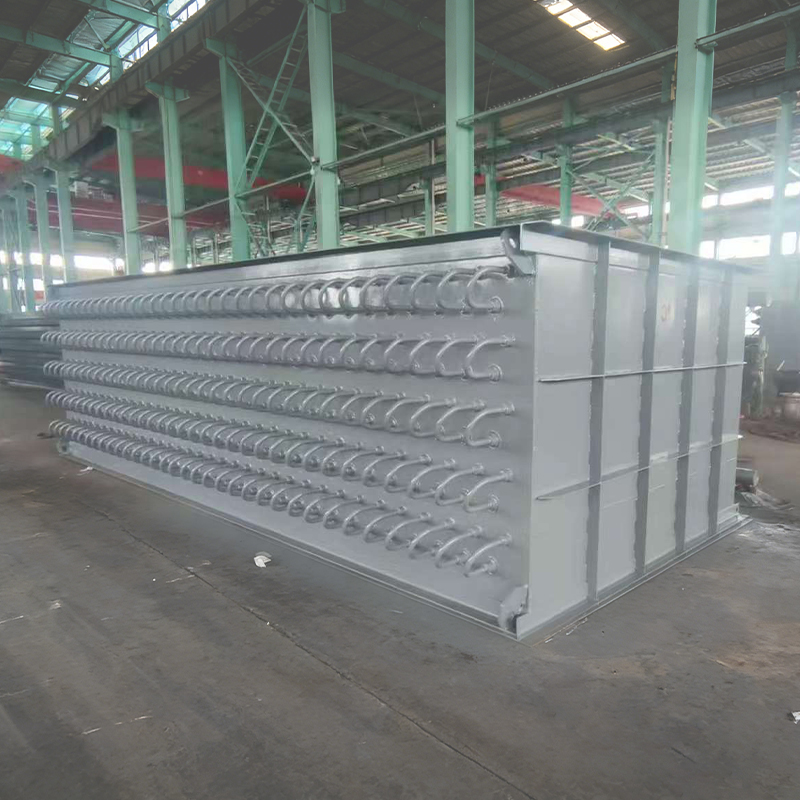

Economizzatore brasato a base di nichel

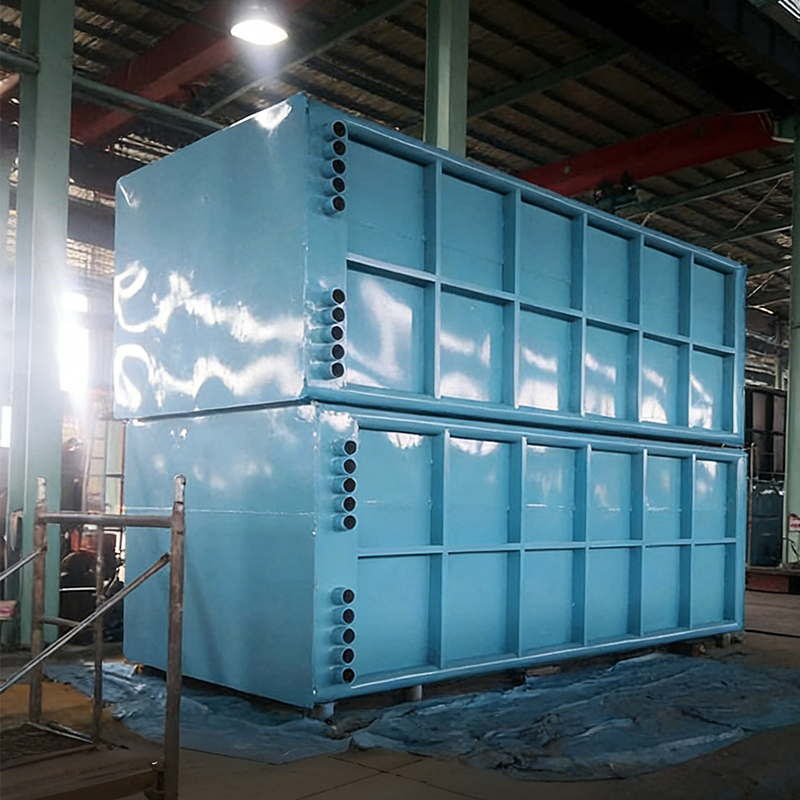

Caldaia a recupero di calore di sinterizzazione sul condotto principale dei fumi

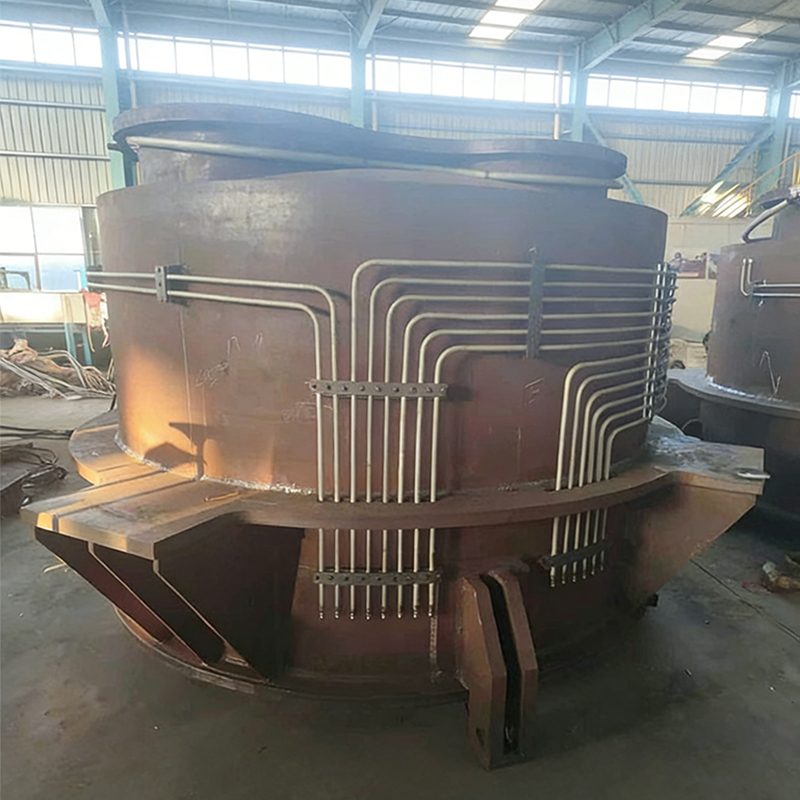

Caldaia di calore di scarto del dispositivo di raffreddamento circolare di sinterizzazione

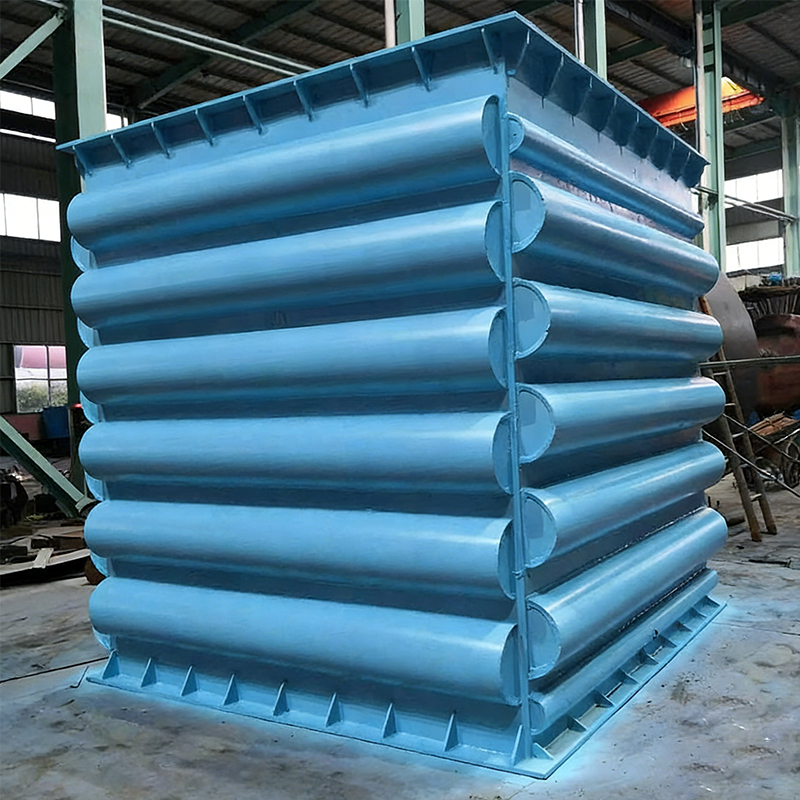

Caldaia per recupero di calore a gas di scarico del forno a coke

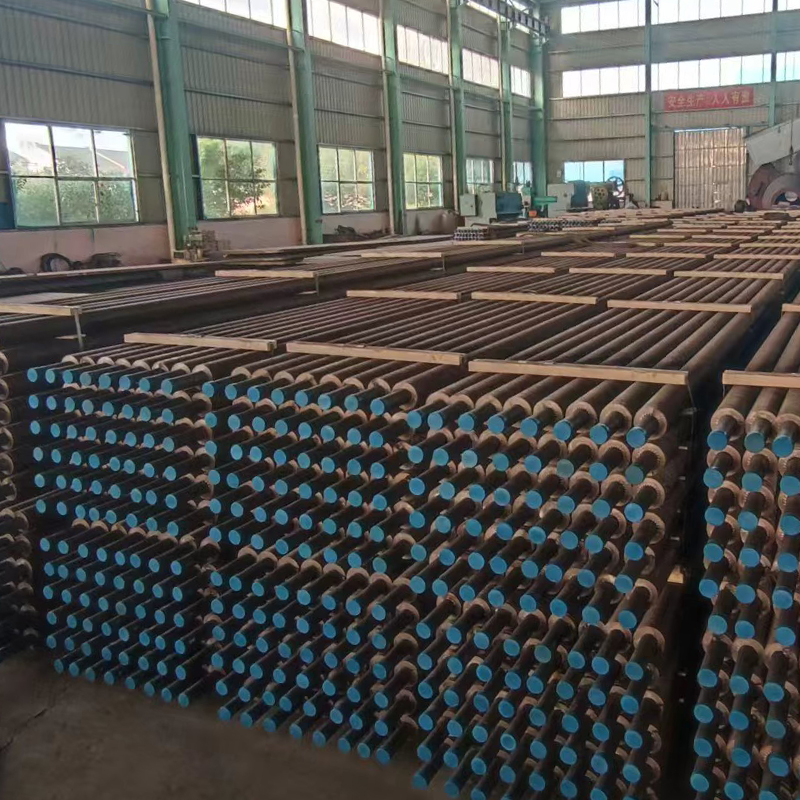

Caldaia a calore di recupero con forno a focolare rotante

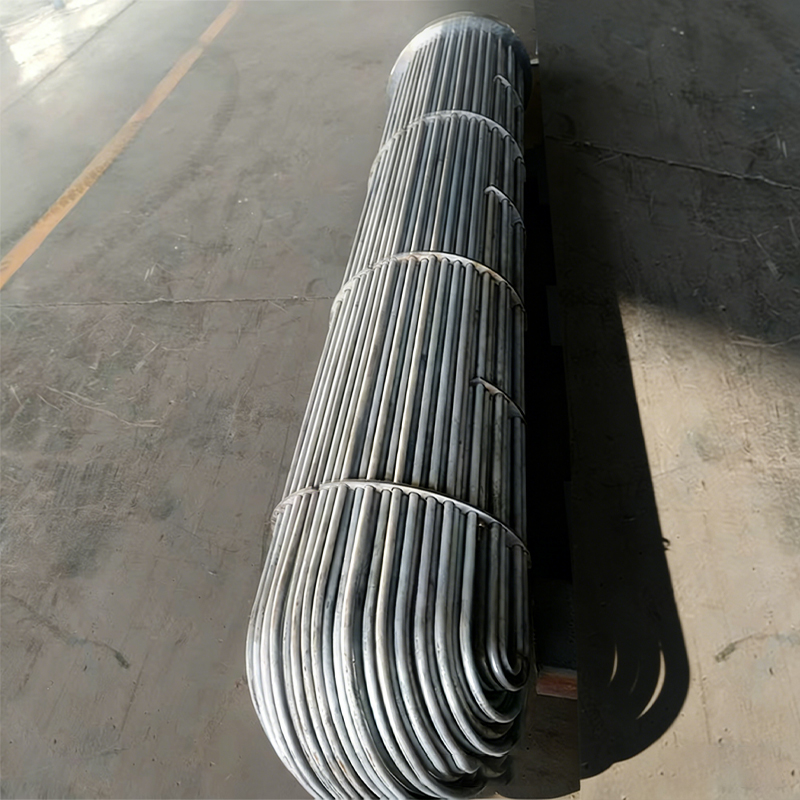

Scambiatore di calore a fascio tubiero
Una pozzanghera sotto il rivestimento di una caldaia industriale raramente è solo un problema idraulico. Su una caldaia per il calore di scarico dei gas di scarico di un forno da coke da 60 t/h, l'acqua che appare lungo una giuntura dell'involucro indica solitamente una di queste tre...
Read MorePerdita della valvola di sicurezza della caldaia: la risposta breve prima dei dettagli Se la valvola di sicurezza della caldaia perde, trattala come un difetto sul limite della pressione, non come un problema di pulizia. La valvola è l'ultima barriera meccanica che si frappone tra u...
Read MorePerché una caldaia PRV perde: prima la conclusione Alle tre del mattino, una pozzanghera calda si allarga sul pavimento sotto una caldaia che il giorno prima funzionava perfettamente. La reazione naturale è presumere che la valvola sia guasta e ordinarne una sostituzione. Questa reazione...
Read MoreAspiratoe di polveri a ciclone (chiamato anche collettore ciclonico or depolveratore industriale a ciclone ) è un dispositivo di separazione meccanica ampiamente utilizzato che rimuove il particolato dai flussi di gas utilizzando la forza centrifuga. A differenza dei sistemi basati su filtri, a Collettore di polveri ciclonico cinese non ha parti mobili o sacchetti filtro, il che lo rende altamente affidabile per applicazioni ad alta temperatura e con polvere abrasiva. Attrezzatura chimica Co., srl di Jiangsu Shineng. — Jiangsu Shineng Chimico Equipment Co., Ltd, azienda cinese produttrice di unità di recupero dei gas di combustione e società di sistemi di recupero del calore di scarto, fondata nel 2005, è specializzata nella ricerca e sviluppo e nella produzione di sistemi di recupero del calore di scarico dei gas di combustione e apparecchiature chimiche, possedendo capacità interne complete che vanno dallo sviluppo di tubi di calore e brasatura a base di nichel alla fabbricazione di recipienti a pressione. I nostri prodotti sono ampiamente utilizzati nelle industrie chimiche del carbone, metallurgia, produzione di energia e ammoniaca sintetica e sono stati esportati nei mercati esteri. La stessa eccellenza ingegneristica si estende al nostro Cina Collettore di polveri meccanico soluzioni per la prefiltrazione e la riduzione del carico di polveri.
Tipicamente, a aspiratore di polvere a ciclone raggiunge efficienze di raccolta di Dall'85% al 95% per particelle più grandi di 10 micron e fino a 98% per particelle >30 micron. Serve come a vice ciclone delle polveri in molti impianti, proteggendo i filtri a maniche o gli scrubber a valle. I soli settori globali del cemento e della metallurgia utilizzano oltre 300.000 unità cicloniche, recuperando milioni di tonnellate di polvere preziosa ogni anno (revisione tecnica EPA 2024).
A depolveratore industriale a ciclone converte la velocità del gas in ingresso in un vortice a spirale ad alta velocità. Il gas entra tangenzialmente dalla parte superiore (velocità di ingresso tipicamente 15-25 m/sec), creando un doppio vortice: l'elica esterna rivolta verso il basso spinge la polvere verso la parete, mentre l'elica interna rivolta verso l'alto fa uscire il gas pulito. L'accelerazione centrifuga varia tra da 500 a 2000 G , facendo sì che le particelle colpiscano la parete conica e scivolino nella tramoggia delle polveri.
Per un progetto Stairmand ad alta efficienza standard, il diametro di taglio (d50) – dimensione delle particelle raccolte con un’efficienza del 50% – è di circa 4-6 micron con una caduta di pressione di 1,0-1,5 kPa. Ottimizzando le dimensioni di ingresso e la lunghezza del cono, Fornitore di collettori di polveri a ciclone Jiangsu Shineng produce unità personalizzate che riducono le emissioni di particolato al di sotto di 50 mg/Nm³ per la pre-pulizia chimica del carbone. I dati di un impianto metallurgico del 2025 hanno mostrato la rimozione di 92% di minerali di ferro fini (intervallo di dimensioni 8-50 µm) prima della caldaia a calore di recupero.
La tabella seguente riassume la tipica efficienza frazionaria di a miglior aspiratore a ciclone secondo gli standard ASME PTC 31. Per particelle inferiori a 5 micron, a collettore ciclonico può fungere da pre-detergente; tuttavia, l'abbinamento con un filtro a maniche raggiunge un'efficienza complessiva >99,9%.
| Dimensione delle particelle (μm) | Efficienza (%) | Applicazione tipica |
|---|---|---|
| 1-5 | 30-55 | Ceneri volanti fini, raccolta secondaria |
| 5-10 | 60-80 | Polvere di cemento, trucioli di legno |
| 10-30 | 85-94 | Polveri metallurgiche, polveri di carbone |
| >30 | 95-98 | Sabbia, trucioli di macinazione |
Analisi della barra orizzontale: Il grafico sopra illustra la forte dipendenza di collettore di polveri a ciclone efficienza sul diametro delle particelle. Per polveri di 5 micron (tipiche dei fumi metallurgici fini), l'efficienza rimane solo del 42% ed è per questo che un Cina Collettore di polveri meccanico da solo potrebbe aver bisogno di essere lucidato dal filtro a maniche. A 10 micron, l'efficienza sale al 70%, superando il limite tipico per la pre-separazione. Raggiungendo i 20 micron, il vice ciclone delle polveri cattura l'88% del materiale, riducendo significativamente il carico a valle. A 50 micron (ad esempio, cenere grossolana o sabbia), il estrattore a ciclone raggiunge il 97% rendendola una soluzione autonoma. Questi valori provengono da test sulla distribuzione granulometrica condotti negli impianti chimici del carbone nello Shanxi (2025). Per risultati ottimali, a miglior aspiratore a ciclone di Jiangsu Shineng è progettato su misura attorno a specifici PSD per polveri.
Un ben progettato depolveratore industriale a ciclone bilancia l’efficienza della raccolta e il consumo energetico. Il seguente grafico a linee mostra l'evoluzione della caduta di pressione in un tipico collettore ciclonico corpo all’aumentare della velocità del gas. Dati provenienti da scala di laboratorio convalidati mediante simulazione CFD (Journal of Aerosol Science, 2024).
Interpretazione del grafico a linee: Per un Collettore di polveri ciclonico cinese , aumentando la velocità di ingresso da 10 m/s a 25 m/s, la caduta di pressione aumenta da 400 Pa a 1650 Pa – seguendo una relazione quadratica (ΔP ∝ v²). La zona operativa ottimale per a aspiratore di polvere a ciclone è tipicamente compreso tra 16 e 20 m/s, raggiungendo un'efficienza di rimozione superiore all'88% per polvere da 10 micron con una penalità energetica moderata (800-1200 Pa). Al di sotto di 12 m/s si verifica il trascinamento delle polveri, mentre al di sopra di 22 m/s l’erosione del cono accelera e i costi energetici aumentano notevolmente. Quello di Jiangsu Shineng depolveratore industriale a ciclone i design incorporano rivestimenti resistenti all'usura per compiti metallurgici ad alta velocità. Per un flusso di gas di 50.000 m³/h, la scelta di 18 m/s anziché 24 m/s riduce il consumo energetico della ventola del 38% pur mantenendo una raccolta del 90% delle particelle medie.
Fornitore di collettori di polveri a ciclone Jiangsu Shineng serve diversi settori. Il grafico a colonne riportato di seguito mette a confronto la tipica concentrazione di polvere in ingresso con la concentrazione in uscita per quattro settori principali utilizzando un filtro di dimensioni adeguate Cina Collettore di polveri meccanico come prefiltro.
Approfondimenti sul grafico a colonne: Il grafico mette a confronto il carico di polveri del gas grezzo con il gas pulito dopo un'alta efficienza vice ciclone delle polveri . Nella produzione dell'acciaio (EAF off-gas), la concentrazione di polveri in ingresso può raggiungere 50 g/Nm³; un progetto adeguatamente progettato depolveratore industriale a ciclone lo riduce a ~5,8 g/Nm³, che rappresenta Rimozione della massa dell'88,4%. . Per i forni da cemento la riduzione va da 35 a 4,5 g/Nm³ (efficienza 87%). Le centrali elettriche che bruciano carbone polverizzato vedono un ingresso di 18 g/Nm³ scendere a 2,1 g/Nm³ (efficienza 88,3%). Tali prestazioni dimostrano il perché miglior aspiratore a ciclone rimane indispensabile per il pretrattamento. Riducendo il carico di polvere, i filtri a maniche a valle prolungano la loro durata fino a 300% (dati sul campo provenienti dall'installazione Jiangsu Shineng nell'Henan, 2025).
Il grafico radar riportato di seguito valuta quattro criteri chiave: tolleranza alla temperatura, costi di manutenzione, efficienza di raccolta delle polveri sottili (2-5 µm) e costo di capitale. Cyclone (blu) eccelle in condizioni di alta temperatura e bassa manutenzione.
Interpretazione della carta radar: Il radar confronta a Collettore di polveri ciclonico cinese (poligono blu) contro un tipico filtro a maniche (rosso tratteggiato). Il collettore ciclonico ottiene un punteggio massimo (10/10) per la tolleranza alle alte temperature (fino a 450°C senza problemi) e 9/10 per la bassa manutenzione poiché non sono necessari sacchetti filtranti o getti a impulsi. Il costo del capitale è significativamente inferiore (8/10). Per l'efficienza delle polveri sottili (2-5 µm), i cicloni raggiungono solo 3/10 mentre i filtri a maniche raggiungono 9/10. Tuttavia, come a Cina Collettore di polveri meccanico utilizzato insieme ad un filtro a maniche, riduce il carico sui costosi filtri fini, ottimizzando i costi operativi complessivi dell'impianto. Nei sistemi di calore di scarto metallurgici, a aspiratore di polvere a ciclone di Jiangsu Shineng protegge la caldaia a recupero di calore a valle dalle ceneri abrasive. Caso di studio: una fonderia di rame nello Yunnan ha installato il nostro depolveratore industriale a ciclone e ridotto del 43% la manutenzione annuale del filtro a maniche.
Pertanto, selezionando il diritto Fornitore di collettori di polveri a ciclone garantisce la geometria ottimale (altezza di ingresso, diametro del cercatore di vortice) per il tuo PSD. Jiangsu Shineng combina la simulazione CFD con un rivestimento brevettato resistente all'usura per fornire risultati miglior aspiratore a ciclone sistemi per ambienti difficili.
Come esperto Fornitore di collettori di polveri a ciclone , Jiangsu Shineng fornisce la documentazione tecnica completa, comprese le curve di efficienza, le previsioni delle cadute di pressione e il modello 3D. Per ogni Cina Collettore di polveri meccanico richiesta, eseguiamo l'analisi della dimensione delle particelle per garantire prestazioni di separazione conformi agli standard ambientali locali (tipicamente 50 mg/Nm³ di uscita per la pre-depolverazione).
Velocità di ingresso ottimale per a aspiratore di polvere a ciclone è 16-20 m/s. Al di sotto di 12 m/s, il rientro delle particelle riduce l’efficienza; sopra i 22 m/s, l’erosione e la caduta di pressione aumentano drammaticamente. Jiangsu Shineng progetta ciascuna unità per una velocità specifica basata sull'abrasività della polvere.
Norma Collettore di polveri ciclonico cinese è meno efficace per la polvere igroscopica o appiccicosa dovuta all'accumulo sulle pareti. Tuttavia, l’aggiunta di un rivestimento o l’utilizzo di un “ciclone a secco” con isolamento termico previene la formazione di condensa. Per umidità elevata (>15% RH), consigliamo un preriscaldatore o un design alternativo.
Il termine “polvere viceciclone” si riferisce in genere a un piccolo ciclone in plastica trasparente ad alta efficienza per gli aspirapolvere da officina. Controparti industriali da Aspiratoe di polveri a ciclone Supplier Jiangsu Shineng applica lo stesso principio centrifugo per un flusso massiccio con angoli del cono più spessi (12-15°). Entrambi non condividono parti mobili, ma le versioni industriali utilizzano acciaio pesante e raggiungono il 95% per particelle >15 µm.
Per unny further inquiry about miglior aspiratore a ciclone integrazione con recupero del calore di scarto o processo chimico, contatta Jiangsu Shineng Chemical Equipment Co., Ltd., il tuo partner affidabile dal 2005.
